1、用途

YG026C型電子織物強力機是采用單片機控制，按照等速伸長原理（CRE）工作，用于測定各種棉、毛、麻、絲、化纖等機織物及無紡布和各種基布的抗拉斷裂強力和斷裂伸長。并將測試數據統計后由打印機輸出。還可以測定其它復合材料的斷裂強力和斷裂伸長。

本儀器原理和性能符合:

GB3923—97   《織物斷裂強力和斷裂伸長的測定》

ISO5081      《紡織品—機織物—斷裂強度和斷裂伸長的測定》

GB/T3917     《織物舌形撕破強力試驗方法》

FZ/T01030    《針織物和彈性機織物接縫強力和擴張度的測定頂破法》

2、 參數說明

2.1    型式：等速伸長型（CRE）

2.2    負荷測試范圍及精度：2500N：測試范圍  0～2500N  準確度   ±1%

2.3    夾持距離及準確度：  (50 ～ 350)  mm   （任意可調）     準確度   1mm

2.4    拉伸速度：         （50 ～ 500）mm/min （無級變速）

2.5    拉伸速度準確度：    2%

2.6    夾持器有效寬度：    55mm  (75mm毛紡專用夾頭以及其他夾持器另配)

2.7    電源：  電壓：220V    頻率：50Hz   功率：1kw

2.8    數據輸出：

2.8.1  顯示 ：      LED顯示 強力值，伸長值

2.8.2  打印 ：      打印測試數據  單次值，統計值

3、結構和工作原理

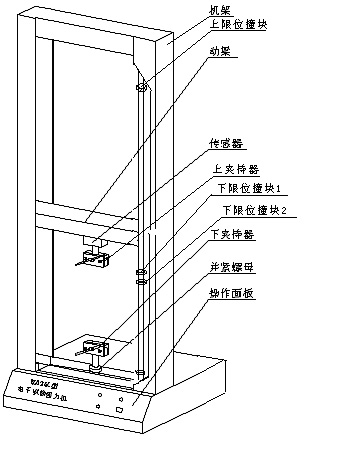

YG026C 型電子織物強力機由主機，打印機二部分組成。儀器外型見第2頁。

主機采用龍門式結構，傳動部分通過電機，蝸輪蝸桿減速箱，經同步齒型皮帶副傳給絲桿，終了經過固定在主機動梁上的螺母帶動動梁上下運動。上下夾持器分別裝在動梁和下橫梁上。夾持器采用螺紋夾緊方式。

電氣部分主要包括主控部分、強力測量部分、伸長測量部分、電機驅動部分。

本儀器的工作過程均在計算機的控制下工作。裝在橫梁上的高精度傳感器與上夾持器相連。在試樣拉伸受力時通過傳感器測出受力大小。試樣的伸長通過編碼器脈沖信號轉換。終了經計算機測出強力值和伸長值。

4、 操作開關說明

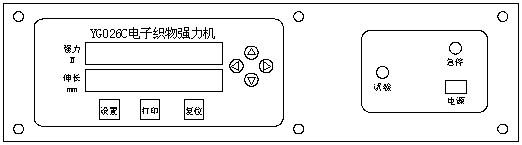

儀器的操作面板如圖1：

4.1“設置”按鈕： 儀器開始試驗前，可通過“設置”鍵設定試驗參數。

按一下“設置”鍵，屏幕顯示如下:

強力窗口：   1      (代表試驗方式設定)

伸長窗口：   00001  (試驗方式為1)

注：   00001   拉伸試驗方式

00002   撕破試驗方式

00003   頂破試驗方式

00004   剝離試驗方式

00005   接縫試驗方式

再按一下“設置”鍵，屏幕顯示如下：

強力窗口：   2      (代表夾持長度設定)

伸長窗口：   00100  (夾持長度為100mm)

注：   范圍：50mm-350mm

再按一下“設置”鍵，屏幕顯示如下：

強力窗口：   3      (代表試驗速度設定)

伸長窗口     00200  (試驗速度為200mm/min)

注：   范圍：50mm/min-500mm/min

再按一下“設置”鍵，屏幕顯示如下：

強力窗口：   4      (代表定強力值設定)

伸長窗口     00070  (定強力為70 N)

注：   范圍：0N-2500N

再按一下“設置”鍵，屏幕顯示如下：

強力窗口：   4      (代表定伸長值設定)

伸長窗口     00030  (定伸長為30 mm)

注：   范圍：0mm-500mm

再按一下“設置”鍵，屏幕顯示如下：

強力窗口：   4      (代表撕剝長度設定)

伸長窗口     00075  (撕剝長度為75mm)

注：   范圍：0mm-200mm

再按一下“設置”鍵，顯示回復到開機狀態，在此狀態可按“試驗”按鈕進行

試驗。

4.2 “打印”按鈕：當試驗完成后，可按“打印”鍵將已測數據的單次值、統計值

打印出來。（如未連接打印機，系統將處于等待狀態）

如果儀器連接計算機，請從計算機端打印數據。

4.3 “復位”按鈕：系統復位(相當于關機重開)，用于系統預熱后的清零或異常情況下的系統重啟。

4.4 “▲” 按鈕：1) 在設置參數狀態下，按此鍵可使對應的閃爍位加1

2) 不在設置參數狀態下，按此鍵橫梁以較慢的速度上升。

再按一下橫梁停止上升。

3）在試驗過程中，一次試驗完成后，按此鍵可將上次的數據刪除。

4.5 “▼” 按鈕：1) 在設置參數狀態下，按此鍵可使對應的閃爍位減1

2) 不在設置參數狀態下，按此鍵橫梁以較慢的速度下降。

再按一下橫梁停止下降。

4.6 “?” 按鈕： 在設置參數狀態下，按此鍵可使對應的閃爍位左移一位。

4.7 “?” 按鈕： 在設置參數狀態下，按此鍵可使對應的閃爍位右移一位。

4.8 “試驗”按鈕： 1) 開機后，按“試驗”按鈕，橫梁先向下，然后向上回復到設定的夾持長度處停止。

2) 試樣夾好后，按“試驗”按鈕，開始試驗。

3) 在試驗過程中，按“試驗”按鈕，本次試驗作廢，橫梁回回復到夾持長度處重新試驗。

4.9 “急停”按鈕：在試驗過程中如有異常情況，按“急?！卑粹o橫梁停止運動放開后恢復運動。

(注：平時“急?！卑粹o勿按下去，否則橫梁不能運動)

5、儀器的操作和使用

5.1   首先打開儀器的電源開關，經過10min～15min 的預熱，然后按“復位”

按鈕清零。

5.2   設定試驗參數。（如連接電腦，可在電腦中設定）

5.3   拉伸試驗：

5.3.1按“試驗”按鈕，橫梁先向下，到達下限位后向上定位到設定夾持長度處停止。

5.3.2 夾持試樣，然后按“試驗”按鈕進行試驗。在試驗過程中如有異常(如打滑現象)按“試驗”按鈕停止試驗。一次試驗完成后，顯示窗口顯示超大強力和超大強力對應的伸長。橫梁回復到原位。

5.3.3重新夾持試樣進行下一次試驗。

5.3.4 當試驗完成后，在計算機上打印和保存數據。

如需進行其他試驗，按面板上的“復位”按鈕，重新設定試驗參數進行試驗。

5.4   撕破試驗：

5.4.1按“試驗”按鈕，橫梁先向下，到達下限位后向上定位到設定夾持長度處停止。

5.4.2 將試樣撕開的兩端分別夾入上下夾持器，然后按“試驗”按鈕進行試驗。在試驗過程中如有異常(如打滑現象)按“試驗”按鈕停止試驗。

當試樣撕開到達設定的撕剝長度時，試驗停止（實際儀器向上運行的長度是設定撕剝長度的兩倍）。

一次試驗完成后，計算機上顯示數據。橫梁回復到原位。

5.4.3重新夾持試樣進行下一次試驗。

5.4.4 當試驗完成后，在計算機上打印和保存數據。

如需進行其他試驗，按面板上的“復位”按鈕，重新設定試驗參數進行試驗。

5.5  頂破試驗：

5.5.1 將試樣剪成圓形放入園盤中并緊固好。然后將園盤放入儀器頂端的架子上。

5.5.2 用“▲”和“▼”鍵移動橫梁，使得頂破桿的圓球面與試樣布面之間的長度為100mm。

5.5.3 按“試驗”按鈕，橫梁向上運動。到達布面后轉設定的速度開始頂破，直至試樣破裂。橫梁向下回復到初始長度處停止。

5.5.4 重新裝夾試樣進行試驗。

5.6   剝離試驗：

5.6.1按“試驗”按鈕，橫梁先向下，到達下限位后向上定位到設定夾持長度處停止。

5.6.2 將試樣剝開的兩端分別夾入上下夾持器，然后按“試驗”按鈕進行試驗。在試驗過程中如有異常(如打滑現象)按“試驗”按鈕停止試驗。

當試樣撕開到達設定的撕剝長度時，試驗停止（實際儀器向上運行的長度是設定撕剝長度的兩倍）。

一次試驗完成后，計算機上顯示數據。橫梁回復到原位。

5.6.3重新夾持試樣進行下一次試驗。

5.6.4 當試驗完成后，在計算機上打印和保存數據。

如需進行其他試驗，按面板上的“復位”按鈕，重新設定試驗參數進行試驗。

5.7   接縫試驗：

當設定定強力：儀器拉伸到設定強力值時停止。

注：試驗方式為5，定強力值大于零。

當設定定伸長：儀器拉伸到設定伸長值時停止。

注：試驗方式為5，定強力值為零，定伸長值大于零。

5.7.1按“試驗”按鈕，橫梁先向下，到達下限位后向上定位到設定夾持長度處停止。

5.7.2 夾持試樣，然后按“試驗”按鈕進行試驗。當試驗到達設定的定強力或定伸長值時，試驗停止。此時可手工測量接縫處的長度。

按“試驗”按鈕橫梁回復到起始位置。重新夾持試樣按“試驗”按鈕進行下一次試驗。

5.7.3 當試驗完成后，在計算機上打印和保存數據。

如需進行其他試驗，按面板上的“復位”按鈕，重新設定試驗參數進行試驗。

5.8  試驗過程中如有異常情況，可關閉儀器電源或按“復位”按鈕重新試驗。

6、產品的運輸與安裝

6.1   本機為整臺裝箱出廠。拆箱時先拆去箱蓋，然后拆四周箱板，拆箱后儀器搬運時只允許在儀器底部受力，嚴禁在儀器的其它部分受力進行搬運。

6.2   本機要求安置在試驗室內，室內環境應滿足下列要求：

6.2.1 試驗室工作臺高度為600mm ～ 700mm，且工作臺要求堅固、平整。

6.2.2 儀器周圍空氣清潔，無腐蝕介質，電源無干擾源，無較強電磁場。

6.2.3主機和打印機應有良好的接地保護。

6.3  將隨機的通信線一端插入儀器后座的插座上，另一端插入計算機的COM1(串口1)。如果計算機用戶自配，用隨機的光盤安裝通信程序。

6.4  接通主機和打印機的電源。

6.5  短夾距請使用活動桿螺桿。

7、產品的維護與保養

7.1 儀器每年按國 家計量標準JJG475—86《電子式無所不能試驗機檢驗規程》中一級機要求進行一次強力值檢驗，以保證儀器試驗的正確性。

7.2檢驗和平時操作以及搬運中，注意對傳感器的保護。

7.3非專業人員不能隨意拆裝儀器的零部件。

8、注意事項

8.1  開機時先打開儀器主機電源，然后再打開機器電源。關機時先關閉機器電源，然后再關閉計算機電源。

8.2  在試驗過程中如碰到意外情況，請按 “急停” 按鈕或關閉機器電源，重新開機。

8.3  夾持長度測量值如與設定值有微小偏差，可以調節導桿上的下限位撞塊1 的上下位置。注意撞塊調整后一定要將螺釘擰緊。否則會碰撞傳感器。

平時注意觀察下限位撞塊 1，2和上限位撞塊是否擰緊！

8.4  如果橫梁在超下端或超上端（碰到限位撞塊）不能運動，先關閉儀器電源，然后將下限撞塊1、2 松開(或上限撞塊松開)，讓彈簧復位。打開電源，按面板上的“▲” 按鈕將橫梁慢慢向上(或向下)移動。移動一段距離后按“復位”鍵停止。關閉電源。然后將限位撞塊固定到原先位置并緊固螺釘。重新開機進行試驗。

9、儀器連接電腦操作說明

當儀器連接電腦時，（將機器后端的串口和計算機后端的串口用專用連接線連好）操作如下：

9.1 打開儀器電源。

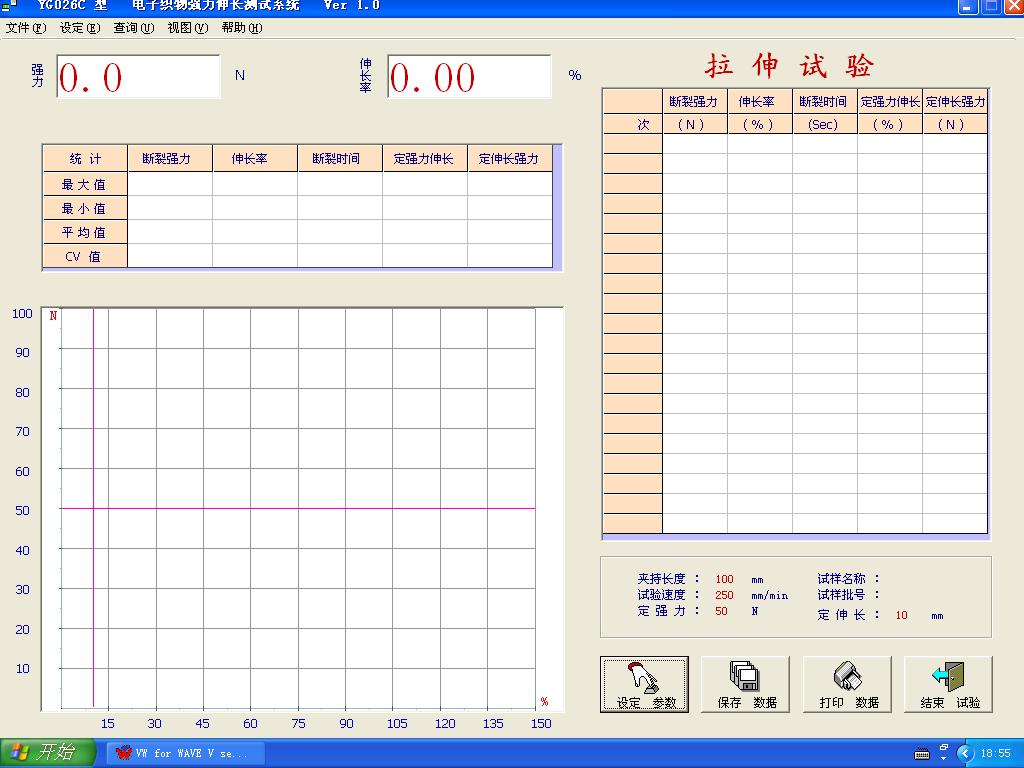

點擊計算機桌面上的“YG026C”圖標，打開測試程序如下圖：

待儀器預熱完成后，按面板上的復位按鈕。

9.2  根據試驗要求，點擊右下方的“設定參數”按鈕更改試驗參數：

參數更改好后，按“確定”按鈕保存設置。

9.3 進行試驗

9.3.1 按儀器上的“試驗”按鈕開始試驗。試驗詳細說明見

一次試驗完成后，屏幕顯示試驗數據和曲線。并顯示已做試驗的統計值。

重新裝夾試樣進行試驗。

9.3.2 如果發現試驗數據異常，可將鼠標移動到曲線屏幕，點擊鼠標右鍵，顯示如下：

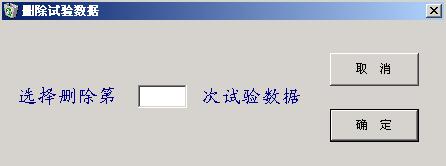

然后左鍵點擊“刪除某次試驗”，屏幕顯示如下：

輸入需刪除的數據序號，點擊確定按鈕，將該次試驗數據刪除。

9.4 數據處理

當試驗完成后，如需打印，點擊“打印數據”按鈕。如下：

選擇需要打印的項目，按“確定”按鈕將數據打印出來。

如需保存試驗數據，點擊“保存數據”按鈕，如下：

選擇保存的路徑，輸入保存數據的文件名。按“保存”按鈕將數據保存起來。

9.5 數據查詢

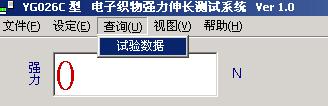

如需查詢以前做的試驗數據，點擊頂部菜單中的“查詢”

點擊“試驗數據”，顯示如下：

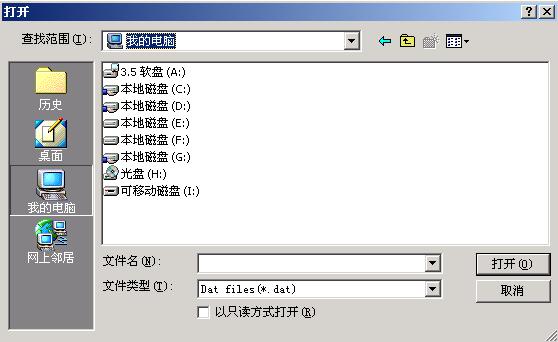

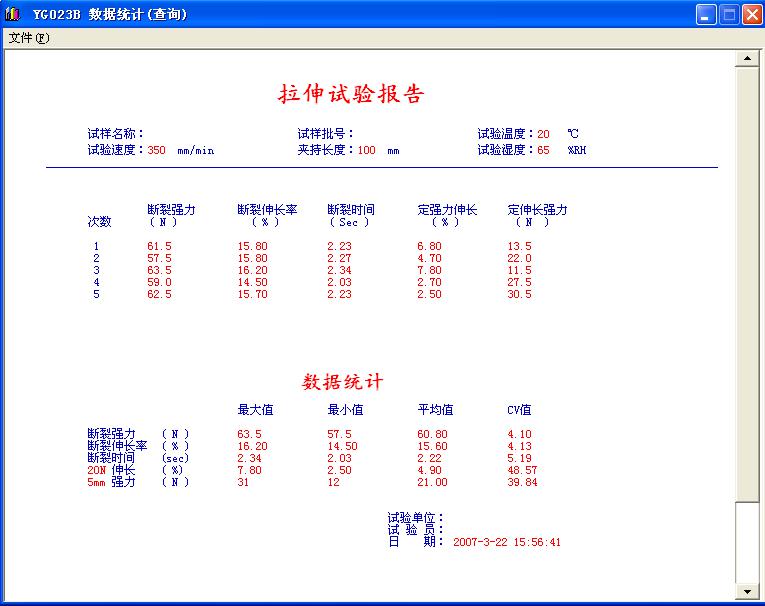

選擇試驗數據的路徑和文件名，點擊“打開”按鈕。數據顯示如下：

如需打印數據，點擊該屏幕上端的“文件” →“打印”將試驗數據打印出來。
